28. 2. 2013
Poslední doba ledová skončila přibližně před 10 000
lety a nyní se nacházíme na prahu další. Nejde však o nové
klimatické období, ale nastupující technologickou epochu
v oblasti osvětlovací techniky, která je počátkem zániku
známých světelných zdrojů - žárovek, zářivek, výbojek a "úsporek".
Jejich místo zaujme osvětlení využívající nové technologie -
LED.
![NEON LED 3](/media/47578/neoneonshellnoc.jpg)
První čerpací stanice v ČR
kompletně osazená LED osvětlením od společnosti Neo-Neon CZ včetně
lednic, chladicích boxů a venkovního veřejného osvětlení je Shell
v Ostrově nad Ohří.
Historie LED
První použitelnou LED (Light Emitting Diode - světlo vyzařující
diodu) vyvinul Nick Holonyak jr. na univerzitě v Illinois již
v roce 1962. Od počátku se úspěšně dařilo vyrábět zelené,
žluté a červené diody a jejich použití bylo především
v signalizačních zařízeních všeho druhu. V dalších letech
se podařilo vyrobit diodu modré barvy, ale opravdovým oříškem se
ukázala být barva bílá. Vyřešit tento problém se podařilo až roku
1996. U průhledné LED emitující modré světlo byla část tohoto
světla transformována přímo na čipu pomocí luminoforu (většinou
pevné látky s příměsí vytvářející tzv. luminiscenční centra)
na žluté světlo a následným smícháním těchto barev vzniká efekt
bílého světla. Další možností je transformace ultrafialového záření
na bílé světlo opět pomocí luminoforu přímo na čipu. V průběhu
následujících let prodělaly LED bouřlivý vývoj. Rapidně se
zlepšovaly jejich parametry - především se zvyšoval světelný výkon,
rozšiřovaly možnosti jejich použití a díky masovému použití se
snižovaly výrobní náklady.
Princip fungování LED
LED je polovodičová součástka tvořená anodou a katodou, mezi
nimiž je tzv. P-N přechod. Při napojení na napájecí zdroj dojde
k pohybu elektronů a vlivem fyzikálních vlastností se na P-N
přechodu energie přemění na světlo. Většina současného LED
osvětlení vyžaduje pro svou činnost nízké napětí, a proto se napájí
pomocí tzv. driveru, který jednak transformuje vstupní napětí a
zároveň ho mění na stejnosměrné. Driver může být umístěn externě
nebo přímo integrovaný (například v LED trubici nebo LED
žárovce).
![NEON LED 4](/media/47583/neoneonsvitidlo.jpg)

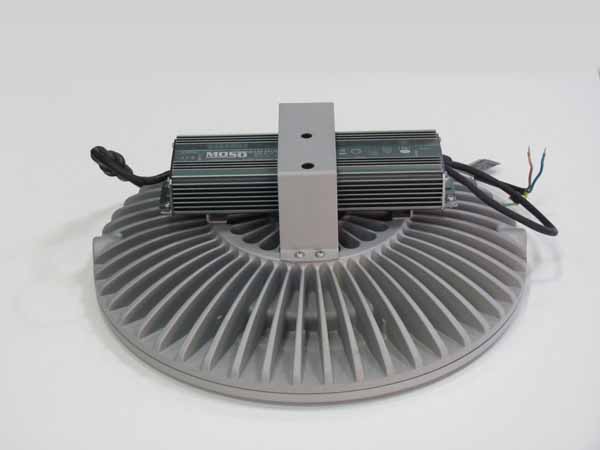

Svítidlo Z90001 s externě umístěným
driverem
Důležité veličiny při volbě osvětlení
Při výběru osvětlení je třeba klást důraz na mnohé parametry,
které nám pomáhají naplňovat naše představy a požadavky na
osvětlení obecně.
Spotřeba (příkon) - jedná se o energetickou náročnost, která je
uváděna ve watech (W). V tomto směru je LED osvětlení to
nejúspornější, co lze na trhu nalézt. Je nutné si uvědomit, že
celková spotřeba není vždy jen součet údajů uvedených na světlených
zdrojích. Například těleso pro 2 zářivkové trubice T8 - 1200 mm
s příkonem 36W/trubice má skutečnou spotřebu kolem 85 - 90W.
Rozdíl zde činí energetické požadavky tlumivky a startérů /
elektronického předřadníku. U LED trubic k tomuto dodatečnému
odběru nedochází.
![NEON LED 1](/media/47568/neoneonled-light_292x194.jpg)
Ukázka okamžité spotřeby v detailu
po rozsvícení obou svítidel, dodatečný odběr u klasického svítidla
činí téměř 25 %
Světelný tok - vyjadřuje světelnou energii, kterou zdroj světla
vyzáří za 1 vteřinu. Jednotkou je lumen (lm) a je to základní
parametr při porovnávání různých druhů světlených zdrojů. Nenechme
se zlákat praktikami některých nepoctivých obchodníků, kteří na
svých výrobcích uvádějí, že 3W LED = 40W běžné žárovky. Jediné, co
má vypovídající hodnotu, je světelný tok!!! Světelný tok není možné
změřit žádnými běžně dostupnými přístroji, jedinou možností je
fotometrická koule. Jako jedna z mála laboratoří v ČR
zprovozní fotometrickou kouli pro měření světelného toku společnost
Neo-Neon CZ. Fotometrickou kouli a další přístroje bude instalovat
ve svých prostorách v průběhu března 2013.
Osvětlenost/intenzita osvětlení - světelný tok dopadající na
určitou plochu, prakticky se jedná o výsledek účinnosti světelného
zdroje. Jednotkou je lux (lx) a pro určité činnosti i pracovní
prostory jsou zákonem 258/2000 Sb. normou ČSN EN 12665 a ČSN EN
12464-1 definovány konkrétní hodnoty (např. recepce 300 lx,
kancelářské prostory 500 lx).
Vyzařovací úhel - určuje, pod jakým úhlem je světlo vyzařováno a
jakou plochu (prostor) osvítí. Čím větší úhel, tím více osvícené
plochy.
Barva světla/teplota chromatičnosti - definuje, jakou barvu
subjektivně vnímáme. Odstíny přecházejí od červené (nejteplejší) až
po modrou (nejstudenější). Jednotkou je Kelvin (K) a obecně platí,
že teplejší (3000 - 3500 K) jsou vhodné pro domácí prostředí,
zatímco studenější (5000 - 6000 K) umožňují se více soustředit a
podávat lepší pracovní výkony. V tomto případě však záleží na
pocitu každého z nás.
Výhody a nevýhody LED osvětlení
![Plus](/media/47588/plus_41x38.jpg)
Nízká spotřeba elektrické energie - díky vysoce efektivní
přeměně elektrické energie na světelné záření umožňuje až 80%
úsporu nákladů na el. energii.
Dlouhá životnost - v případě dodržení požadovaných
provozních parametrů (především vhodně zpracovaný chladič -
integrovaná součást LED zdroje nebo svítidla) se životnost pohybuje
mezi 20 000 - 50 000 hodinami. Běžná žárovka má životnost
1000 hodin, halogenová přibližně 4000 hodin, zářivka 10 000
hodin.
Miniaturní rozměr - díky svému rozměru mají návrháři svítidel
možnost vyrábět svítidla, která lépe zapadají do interiéru i
exteriéru, neruší svým vzhledem okolní prostředí, ale zároveň
poskytují dostatečný světelný výkon.
Časté zapínání a vypínání - s ohledem na jejich princip jim
nevadí časté zapínání a vypínání a zároveň dávají plný výkon ihned
po zapnutí.
Nízká provozní teplota - provozní teplota obvykle nepřekročí 70
°C a tím snižuje riziko popálení i vzniku požáru.
Malá emise tepla - na rozdíl do běžných nebo halogenových
žárovek téměř nepřeměňují energii na teplo a plně ji využívají
k přeměně na světlo.
Odolnost vůči nárazům.
![Minus](/media/47593/minus_42x41.jpg)
Nominálně vyšší pořizovací hodnota - tato "nevýhoda" je velmi
rychle smazána rychlou návratností prostřednictvím rapidního
snížení nákladů na elektrickou energii.
Nutnost kvalitního zpracování - je třeba vybírat výrobky
renomovaných výrobců, které mají dobře zpracovaný způsob chlazení,
jinak hrozí značné zkrácení životnosti výrobku
Jan Chudan (1978) - je absolventem dopravní
fakulty ČVUT v Praze, po které se začal věnovat obchodu
v oblasti osvětlovací techniky. V současné době zastává post
ředitele ve společnosti Neo-Neon CZ se sídlem v Chrášťanech u
Prahy. Oblasti osvětlení se věnuje více než 7 let.
Průvodce světem
osvětlení
Nový seriál přináší přehled o výhodách a
možnosti použití LED technologií nejen v oblasti čerpacích
stanic. Postupně se věnuje historii, důležitým parametrům a
především obecným výhodám LED osvětlení a dále se zaměří na praxi
při volbě nejvhodnějších druhů LED svítidel pro jednotlivé části
osvětlení čerpacích stanic.
Autor: Jan Chudan, Zdroj: PETROLmedia
