26. 9. 2014

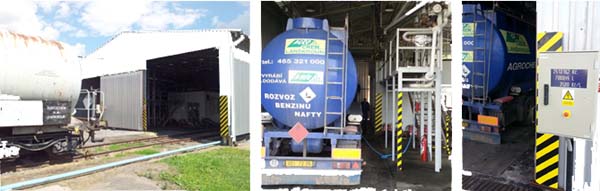

Pracovníci firmy Speed Czech Service, která je členem
skupiny Tatsuno, zprovoznili výdejní lávku Teflow 1000
s měřidlem paliv Lobe ML 82. Výdejní lávka je umístěna
v ocelovém přístřešku stáčecího místa v areálu čerpací
stanice pohonných hmot společnosti Agrochem a.s. Lanškroun.
Součástí stáčecího místa je zděná strojovna obsahující technologii.
Železniční vlečka procházející stáčecím místem umožňuje
přečerpávání a stáčení pohonných hmot z železničních vagónů.
Silniční terminál umožňuje stáčení, přečerpávání a plnění
automobilových cisteren.
![Speed Czech Lanskroun](/media/87632/petrol-dnes.jpg)
Na výdejní lávce je instalován čerpací a měřicí systém
Teflow1000, který se skládá z čerpacího soustrojí, odlučovače par a
plynů, teplotního čidla, průtokového měřiče, zpětného ventilu,
ventilu DN100, výdejního ramena a z elektronické ovládací a
zobrazovací jednotky.
Průtokový měřič typu "Lobe" modelové řady ML82 z produkce japonské
společnosti Tatsuno Corporation je stacionární mechanický měřič
vybavený generátorem impulzů typu ZE - 1945 umístěným pod krytem a
propojeným kabelem s elektronickou vyhodnocovací a zobrazovací
jednotkou. Vlastní těleso měřiče je speciálním odlitkem obsahující
měřící komoru osazenou dvojicí šroubových rotorů otáčejících se
proti sobě působením tlaku protékající kapaliny. Součástí tělesa
měřiče jsou připojovací příruby dimenze DN 80, pomocí kterých se
měřič osazuje do potrubního rozvodu. Pohyb šroubových rotorů je
přenášen přes mechanický převod magnetickou spojku na generátor
impulzů, zajišťující převod mechanického pohybu na pulsy, jejichž
počet je úměrný úhlu natočení hřídele a protečenému objemu kapaliny
a které jsou určeny jako vstupní signál pro další zpracování v
externí elektronické vyhodnocovací a zobrazovací jednotce.
Průtokový měřič je výrobcem konstruován pro prostředí s nebezpečím
výbuchu (pro instalaci do zóny 1).
V potrubním rozvodu před vstupem kapaliny do měřiče je instalováno
teplotní čidlo systému teplotní kompenzace. jeho měřicí rozsah je
od -20°C až do +80°C při teplotě okolí od -20°C až do +40°C (Typ
ochrany: Ex II 2G Ex d IIC T6 Gb).
Elektronická řídící a zobrazovací jednotka zajišťuje zpracování
signálu od průtokového měřiče a teplotního čidla, zobrazuje
korigované množství proteklého produktu (tj. množství proteklého
produktu přepočtené na referenční teplotu +15°C) a řídí výdej
paliva. Informaci o načerpaném množství paliva přenáší pomocí
datové linky na pokladnu umístěnou na blízké čerpací stanici
AGROCHEM. Pokladna na stanici zaregistruje každý výdej paliva a
vytiskne daňový doklad. Elektronická řídící a zobrazovací jednotka
je umístěna mimo prostředí s nebezpečím výbuchu.
Zdroj: Speed Czech Service
